Notre atelier « Centre du Rail » vous offre toute la souplesse pour configurer vos aménagements selon vos exigences particulières.
| |
 |
|

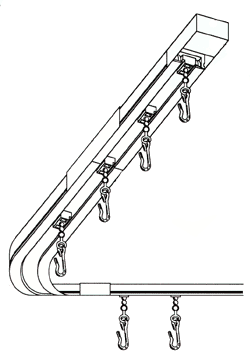

Rail à rideau au plafond |
|
 |
Rail
En profilé d'aluminium anodizé no: 6063T5, disponible en longueurs de 4, 8, 12 et 16 pieds. Pouvant être courbé suivant un rayon de 12" au degré demandé. Les degrés standards sont de 45° et 90°. Disponible en longueur de 4,6,8,10,12,14 ou 16
Glissoires
No. 2002 - Deux (2) au pied linéaire de rail, plus 10% de plus pour la draperie. Ex: 15' de rail = 180" + 18" (10%) = 198" ÷ 6" = 33 glissoires plus une (1) pour le départ.
Pour les rails en forme de "U", ajouter un joint d'union - No. 862
|
|
Caractéristiques:
- Emboîtement de bout - 162
- Rail en aluminium fini anodisé - 062
- Glissoire pour rideau - 2002
- Embout - 262
- Rayon 305 mm (12")
|
|

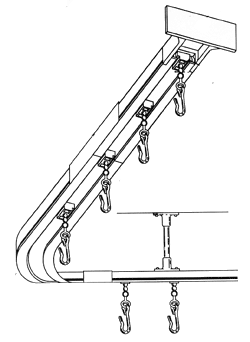

Rail à rideau suspendu |
|
|
 |
Rail
En profilé d'aluminium anodizé no: 6063T5, disponible en longueurs de 4, 8, 12 et 16 pieds. Pouvant être courbé suivant un rayon de 12" au degré demandé. Les degrés standards sont de 45° et 90°. Disponible en longueur de 4,6,8,10,12,14 ou 16
Glissoires
No. 2002 - Deux (2) au pied linéaire de rail, plus 10% de plus pour la draperie. Ex: 15' de rail = 180" + 18" (10%) = 198" ÷ 6" = 33 glissoires plus une (1) pour le départ.
Pour les rails en forme de "U", ajouter un joint d'union - No. 862 |
|
Caractéristiques:
- Support de mur - 2063
- Emboîtement de bout - 162
- Rail en aluminium fini anodisé - 062
- Glissoire pour rideau - 2002
- Rayon 305 mm (12")
- Embout - 262
- Rayon 305 mm (12")
- Support de plafond –3063
- Tige de suspension –7063
- Support de tringle – 4063
- Joint de tringle suspendue –5063 pour relier un rail droit avec un rail courbé
- Joint d’union suspendu –6063 pour relier 2 rails droits lorsque suspendus
|
| COMMENT COMMANDER LES RAILS |
MODE DE COMMANDE TÉLÉPHONIQUE |
|
|
| FIGURE A |
FIGURE B |
|
|
|
| FIGURE C |
FIGURE D |
|
 |
 |
| FIGURE E |
FIGURE F |
|
 |
 |
| FIGURE G |
|
|
 |
|
| 1- CHOISIR LE MODÈLE CI-DESSUS |
|
| 2- DONNER VOS MESURES EN POUCES |
|
| 3- POUR LES COURBES SPÉCIALES ET AUTRES ANGLES, VEUILLEZ NOUS FAXER UN DIAGRAMME AU (514) 325-2230 |
EXEMPLE:
FIGURE A
A1= 100 pouces
A2= 50 pouces |
